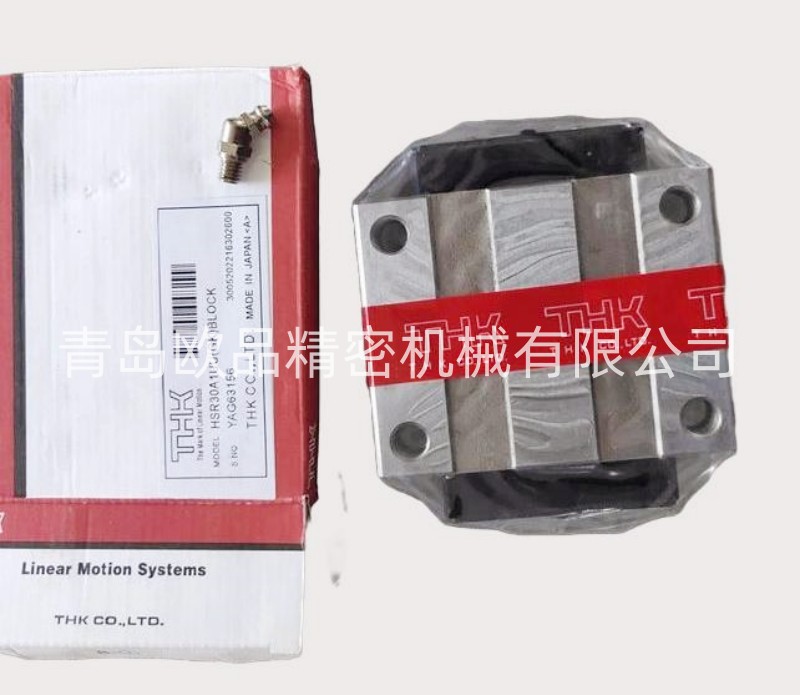

THK导轨HSR30C,HSR30LC
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的回球器,使钢球列循环运动。
LM滑块采用保持板将钢球保持住,因此即使从LM轨道中抽出LM滑块,钢球也不会脱落（HSR8、10和12型除外）。
为使LM 滑块上的4 个作用方向（径向、反径向和侧向）均具有相同的额定负荷，各钢球列被设计成按接触角45° 配置，因此无论何种姿势都可以使用。并且因能施加均等的予压，从而既能一边维持较低的磨擦系数，又加强了4个方向的刚性。同时,因断面高度低,并且对LM滑块进行了高刚性设计,从而能获得稳定的高精度直线运动。
【4方向等负荷型】
为使LM 滑块上的4 个作用方向（径向、反径向和侧向）均具有相同的额定负荷，各钢球列被
设计成按接触角45°配置，因此无论何种姿势都可以使用,用途广泛。
【高刚性型】
因钢球的配置是采用具有良好平衡性的4列排列,所以能施加充分的予压,并且容易地提升4个
方向的刚性。
【自动调心能力】
由于THK独特的圆弧沟槽的正面组合（DF组合）具有自动调心能力,即使施加予压也能吸收安
装误差,从而得到高精度、平滑稳定的直线运动。
THK产品：THK直线导轨、THK交叉滚子导轨、THK直线轴承、THK滚珠花键、THK关节轴承、THK滚柱滚动块、THK凸轮从动轴承、THK直线运动单元、THK滚珠丝杠、THK交叉滚子轴承、THK交叉滚子工作台、THK线性滑组、THK润滑脂等THK产品
THK直线导轨后缀的意义：表示密封的有:UU、SS、DD、ZZ、KK、GG、PP、SSHH、DDHH、ZZHH、KKHH.“QZ”表示自润滑系列。“C0”径向预压，“C1”径向预压，“M1”表示耐高温.
精度等级：普通级（无标记）、H（）、P（精密级）、SP（精密级）、UP（精密级）
THK LM导轨：THK HSR 系列导轨副： HSR-A/-LA/-B/-LB/-R/-LR/-RM/-HA/-HB/-HR/-YR
THK SHS 系列导轨副： SHS-C/-LC/-R/-LR/-V/-LV
THK RSR 系列导轨副：RSR-M/-K/-V/-W/-WV/-N/-WN/-ZM/-WZM
THK SR 系列导轨副： SR-W/-WM/-V/-VM/-TB/-TBM/-SB/-SBM
THK HRW 系列导轨副： HRW-CA/-CAM/-CR/-CRM/-LR/-LRM
THK NR.NRS 系列导轨副： NR.NRS-A/-LA/-B/-LB/-R/-LR
THK SSR 系列导轨副：SSR-XW/-XV/-XTB
THK SHW 系列导轨副：SHW-CA/-CR
THK GSR 系列导轨副：GSR-T/-V/-R
THK JR 系列导轨副：JR-A/-B/-R
THK NSR 系列导轨副：NSR-TBC
THK SNR.SNS 系列导轨副：SNR.SNS-R/-RH/-C/-CH/-LR/-LRH/-LC/-LCH
THK SRS 系列导轨副：SRS-M/-WM
THK HCR 系列导轨副：HCR R导轨
THK RSH 系列导轨副：RSH-M/-KM/-VM/-Z/-WZ/-WZM
THK滚珠花键 THK交叉滚子导轨.球导轨 THK交叉滚子.工作台 THK直线球滑座 THK LM辊子 THK滚珠螺杆 THK LM导轨.引动器KR型 THK 滑动部件 THK交叉滚子轴承;连杆球接头,精密主轴，丝杠等。【THK滑块 SHS系列种类与特长】
SHS-C型：LM滑块的法兰部实施了螺纹加工，可以从上下任选一方向安装，可以用于工作台无法钻安装螺栓用通孔的情况.
SHS-V型：为减小了LM滑块的宽度(W),实施了螺纹加工的类型，可用于工作台宽度空间不足的场所.
SHS-R型：减小了LM滑块的宽度(W)安装部实施了螺纹加工。为继承了全钢球LM滚动导轨HSR-R型的高度尺寸的类型
SHS-LC型：具有与SHS-C型同一横断面形状，延长了LM滑块全长(L)增加了额定负荷的类型.
.THK HSR15-460L THK HSR15-3000L(GK)RAIL SHS35R1SS
THK HSR15A2QZSS+960LH THK HSR20A1SS(GK)BLOCK
THK HSR15C1SS HSR152SS+300L HSR15LC1SS
THK HSR20C1SS HSR20LC1SS HSR20C2UU+260L
THK HSR25C1SS HSR25LC1SS HSR25C2SS HSR25LC2UU
THK HSR30C1SS HSR30LC1SS HSR30C2UU+350L HSR30LC2SS
THK HSR35C2SS HSR35C1UU THK HSR35LC1SS HSR35LC2UU
THK HSR45C1SS HSR45LC1SS HSR45C2UU HSR45LC
THK HSR55C2UU HSR55C1SS HSR55LC1SS HSR65C1SS
THK HSR20B1SS(GK)BLOCK THK HSR20R1SS(GK)BLOCK
THK HSR20LA1SS(GK)BLOCK
THK HSR20LB1SS(GK)BLOCK THK HSR20LR1SS(GK)BLOCK
THK HSR20-2200L(GK)RAIL THK HSR20-3000L(GK)BLOCK
THK HSR12R1UUM+70LM THK HSR12R1UUM
THK HSR12RM-90LM THK HSR15A1UU(GK)BLOCK
THK HSR15A1SS(GK)BLOCK THK HSR15B1SS(GK)BLOCK
THK HSR15R1SS(GK)BLOCK THK HSR15-640L(GK)RAIL
THK HSR15-120L THK HSR15-130L THK HSR15-220L THK HSR15-230L
HSR15C HSR15LC HSR20C HSR20LC HSR25C HSR25LC HSR30C HSR30LC
HSR45C HSR45LC HSR55C HSR55LC HSR65C HSR65LC
LM40MGA ST40 HSR15C1SS SH16UU FBW2560-720L
LM35GAUU CF10-A LMB6UU
SH10L LMK20ML NART30UUR LMF25LUU RNAST45
CFT8 SK13 CFH24UUR-AB
V6M-550H ST35B LMF8M SH5 FBW2560-400L LMK10LUU
HSR20LR1SS LMF8SM
LMF12UU CF5M-A V2M-120H CF10-1MUU LMR20 NAST25ZZUUR CFH16UUR-AB LMK8S
VR6-400HX27Z NAST50 LMF10MUU CFH8UU-A LMK25M V3M-200H CF10MUUR SH13L
RBI12BD(L) CF6-A LMF35 CFH24-1UUR-AB
FBW2560-1200L CF24-1UU-AB LME40GAUU VR3-75HX10Z
LM100GA LM30UU-OP CFN10R-A CFT24R
VRT3105(A) HSR30A1SS NART6VR ST90UUB
CFH10-1UU NHS6T(L) BF15 LMK16LUU
CFH20-1UUR-AB LMH6 CFT20-1UUR PB10
CFH10-1UUR-A LMF50 VRT2065(A)M LM30L
VR2-30HX5Z NART40UUVR ST50UU NAST10
LMH16L T550 FBW3590-600L V2-45H
CF10UU-A LM5 VRU1075 LM50GAUU
LMK35LUU NAST12ZZUU SA130 M3520
ST40B LM120AUU-AJ SB85 LM13GA-AJ
VR3-275HX38Z VRU2125 LMF6MLUU VR3M-250HX35Z
FBW2560-1040L NAST17ZZUU HSR45LR1SS LMH20
LMB3 HSR20C1SS V3M-175H VR9-300HX15Z
NOS14T(L) S81130 CFT30 POS12(L)
VRU9310 NART50R SL13UU NAST8ZZUU
V1M-30H VRU2095M CFH16-AB ST25UU
