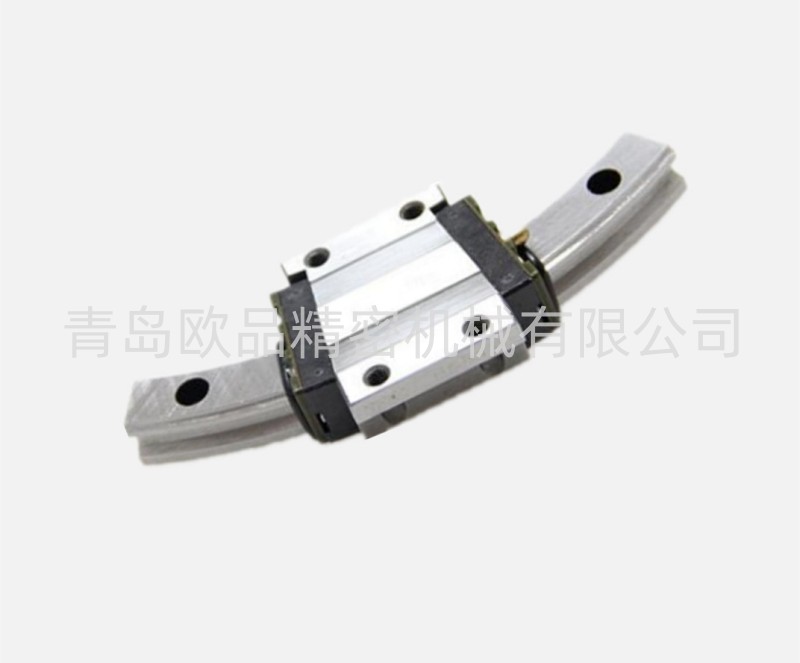

THK弧形导轨HCR45A半径4米圆弧导轨
HCR12A+60/100R、HCR15A+60/150R、HCR15A+60/300R、HCR15A+60/400R、
HCR25A+60/500R、HCR25A+60/750R、HCR25A+60/1000R、HCR35A+60/600R、
HCR35A+60/800R、HCR35A+60/1000R、HCR35A+60/1300R、HCR45A+60/800R、
HCR45A+60/1000R、HCR45A+60/1200R、HCR45A+60/1600R、HCR65A+60/1000R、
HCR65A+60/1500R、HCR65A+45/2000R、HCR65A+45/2500R、
HCR65A+30/3000R
THK弧形导轨的结构与特长
钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的端盖板,使钢球列循环运动。
可实现高精度圆弧运动的R形圆弧滚动导轨采用已有丰富实际业绩的4方向等负荷型LM滚动导轨HSR型作为其基本结构，是运用崭新的构思开发而成的产品。
【设计自由】多个LM滑块部分可以在相同导轨上分别动作,只要LM滑块配置在负荷点上,就能实现经济合理的结构设计。
【缩短组装时间】
与采用滑动导向装置、滚针凸轮导向器的圆弧运动相比,R形圆弧滚动导轨可以获得无间隙的高精度运动。LM轨道和LM滑块只需采用螺栓安装即可,所以组装相当简单。
【可实现5m以上的圆弧运动】
可以进行旋转轴承不可能实现的5m以上的圆弧运动。
同时,实现这种圆弧运动的装置其组装、拆卸、重组十分容易。
【可承载所有方向的负荷】由于采用HSR型作为基本结构,因此可以承载所有方向的负荷
JR25A、JR25B、JR25R、JR35A、JR35B、JR35R、JR45A、JR45B、JR45R、JR55A、JR55B、JR55R
CSR15、CSR20S、CSR20、CSR25S、CSR25、CSR30S、CSR30、CSR35、CSR45
CSR系列 钢球沿着LM轨道和LM滑块上经过精密研磨加工的4列滚动面进行滚动；通过组装在LM滑块上的端盖板,
使钢球列循环运动。LM滑块采用保持板将钢球保持住,因此即使抽出LM滑块,钢球也不会脱落。
本LM滚动导轨与拥有实际成绩、广获好评的HSR型具有相同的内部结构，2根LM轨道呈交叉状背面结合直
交,形成一体。由于进行了极高精度加工,LM滑块的六面体的垂直度误差在每100mm为2m之内。2个轨道之间的垂直度也为高精度加工,因此能得到非常高的正交精度。由于只需CSR型便可构成直交的直线运动系统,因此不需要传统的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
【4方向等负荷】
为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触
角45配置，因此无论何种姿势都可以使用。
【高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。
与背面结合并用螺栓固定的HSR型LM滑块相比,这种LM滑块的刚性要高出50%。所以适合于用来构建要求高刚性的X-Y工作台。
HRW17CA、HRW17CAM、HRW21CA、HRW21CAM、HRW27CA、HRW27CAM、HRW35CA、HRW35CAM、HRW50CA、HRW60CA
HRW12LRM、HRW14LRM、HRW17CR、HRW17CRM、HRW21CR、HRW21CRM、HRW27CR、HRW127CRM、HRW35CR、HRW35CRM、HRW50CR
GSR15T、GSR15V、GSR20T、GSR20V、GSR25T、GSR25V、GSR30T、GSR35T
GSR25T-R、GSR25V-R、GSR30T-R、GSR35T-R
RSR3M、RSR3N、RSR5M、RSR5N、RSR7M、RSR7N、RSR9KM、RSR9N、RSR12VM、RSR12N、RSR1V5M、RSR15N、RSR20VM、RSR20N
