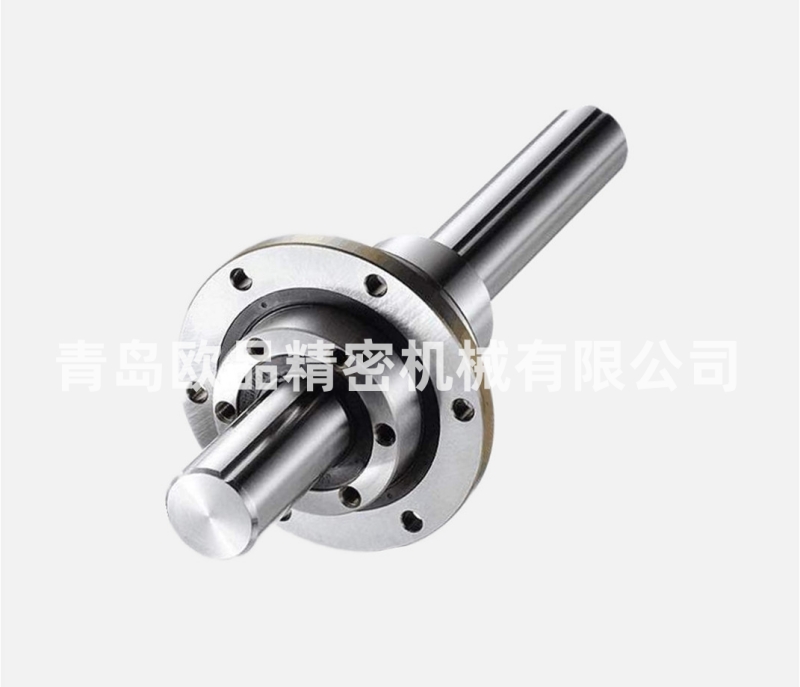

THK高扭矩滚珠花键 THK滚珠花键LTR40UU NUT
结构与特长
高扭矩型滚珠花键在花键轴外圈上按120度均等排列了3条滚动面突起部,并配有2列（总共6列）负荷钢球列分别从左右方将其夹住。
滚动面被精密研磨加工成与球径相接近的R沟槽形状。当花键轴或花键母承受扭矩时,在6列负荷钢球中与扭矩方向一致的3列钢球均等地承受负荷,并且自动地决定旋转中心。反转时,就由反方向的3列钢球承受负荷。
各钢球列通过装在花键母内的保持器,持续进行整列循环运动,所以,即使将花键轴从花键母中抽出,钢球也不会脱落。
【旋转方向间隙为“零”】
高扭矩滚珠花键通对过单个花键母施加预压,使旋转方向间隙为零,从而提高刚性。
像具有圆弧沟槽或哥德式沟槽的传统型滚珠花键一样,施加预压并不需要将2个花键母在圆周方向相互扭转方可使用，从而容易实现小型化设计。
【高刚性与精确定位】
因接触角大,并且用1个花键母就能施加预压,所以初期变位小,能获得高刚性和精确的定位精度。
【可进行高速运动和高速旋转】
由于摩擦力小,并采用出色的润滑剂保持构造以及具有刚性的保持器,所以即使作高速直线运动,在润滑脂的作用下也能满足长时间的使用需要。此外,因负荷钢球与无负荷钢球的半径方向距离大致相等,即使高速旋转时,作用在钢球上的离心力的影响也很小,能得到平滑稳定的直线运动。
2LTR16UUZZ+500L 2LTR16UUZZ+600L 2LTR16UUZZ+800L 2LTR16UUZZ+1000L
LTR20UUZZ+300L 2LTR20UUZZ+500L 2LTR20UUZZ+600L 2LTR20UUZZ+1000L
2LTR20UUZZ+1200L LTR25UUZZ+300L LTR25UUZZ+400L 2LTR25UUZZ+600L
2LTR25UUZZ+800L 2LTR25UUZZ+1000L 2LTR25UUZZ+1500L LTR32UUZZ+300L
LTR32UUZZ+500L LTR32UUZZ+600L LTR32UUZZ+800L 2LTR32UUZZ+1000L
LTR40UUZZ+500L 2LTR40UUZZ+1100L 2LTR40UUZZ+2000L
LBF50UUCM+372LH LBF50UUCM+432LH LBF50UUCM+570LH
1LBF50UUCM+751LH LBF50UUCM+639LH LBF50UUCM+732LH
LBF25TUU+670L 2LBF50TXUU-1775L LBS30UUCL-898LH LBS25TUU+670L
